Fischer Gasbetondübel GB 10/20 Stück
Fischer Gasbetondübel GB 10/20 Stück
Fischer Gasbetondübel GB 10/20 Stück
SOLD OUT

Fischer Gasbetondübel GB 10/20 Stück

Art.Nr.:
50492

Staffelpreise

1-4 Stk.
je 16,31 EUR
> 4 Stk.
je 14,27 EUR
16,31 EUR

inkl. 20% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Fischer Dübel

Fischer GB10

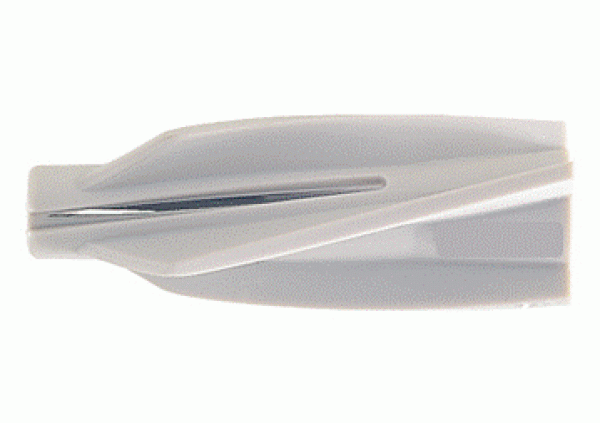

Der fischer Gasbetondübel GB 10 ist ein bauaufsichtlich zugelassener Spezialdübel für sicherheitsrelevante Befestigungen in Porenbeton. Der aus hochwertigem Nylon gefertigte GB wird nach dem Vorbohren im Drehgang mit dem Hammer eingeschlagen. Die charakteristischen Außenrippen stellen eine formschlüssige Verbindung zwischen Dübel und Baustoff her. Der fischer Gasbetondübel GB ist ideal um Fassaden- und Dachkonstruktionen sowie Geländer in Porenbeton zu befestigen.
Anwendung und Zulassung
Anwendungen
  • Leichte Kabeltrassen
  • Rohrleitungen
  • Geländer
  • Fassaden- und Dachkonstruktionen aus Holz und Metall
  • Leichte Vordachkonsolen
  • Briefkastenanlagen
  • Rankgitter

Baustoffe
Zugelassen für (GB 10) bzw. geeignet für (GB 8 und GB 14:
  • PB2, AAC2
  • PB3, AAC3
  • PB4, AAC4
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.



Montageanleitung
Funktionsweise
  • Der GB ist geeignet für die Vorsteckmontage.
  • Die spiralförmigen Außenrippen sorgen für eine formschlüssige Verbindung zwischen Baustoff und Dübel.
  • Die erforderliche Schraubenlänge ergibt sich aus: Dübellänge + Dicke des Anbauteils + 1 x Schraubendurchmesser.
  • Zur Erfüllung der Zulassung (GB 10) und Erreichung der maximalen Tragfähigkeit muss der GB mit der fischer Sicherheitsschraube verwendet werden.
  • Das Bohrloch im Drehgang erstellen
  • Einsetzbar in unverputztem Porenbeton
Technische Daten

Technische Daten

DIBt-Zulassung
Bohrernenndurchmesser d0 10 [mm]
Min. Bohrlochtiefe h1 65 [mm]
Dübellänge = mind. Verankerungstiefe l = hef 55 [mm]
fischer Sicherheitsschraube ds 7 [mm]
Menge   20 Einheit(en)
GTIN (EAN-Code)   4006209504925
